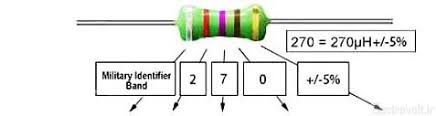

طرز خواندن مقاومت های 5 رنگی
هر کدام از این رنگها معرف یک عدد هستند
0 سیاه
1 قهوهای
2 قرمز
3 نارنجی
4 زرد
5 سبز
6 آبی
7 بنفش
8 خاکستری
9 سفید
دو رنگ دیگر هم روی مقاومتها به چشم میخورد: طلایی و نقرهای ، که روی یک مقاومت یا فقط طلایی وجود دارد یا نقرهای. اگر یک سر مقاومت به رنگ طلایی یا نقرهای بود ، ما از طرف دیگر مقاومت ، شروع به خواندن رنگها میکنیم. و عدد متناظر با رنگ اول را یادداشت میکنیم. سپس عدد متناظر با رنگ دوم را کنار عدد اول مینویسیم. سپس به رنگ سوم دقت میکنیم. عدد معادل آنرا یافته و به تعداد آن عدد ، صفر میگذاریم جلوی دو عدد قبلی( در واقع رنگ سوم معرف ضریب است ). عدد بدست آمده ، مقدار مقاومت برحسب اهم است. که آنرا میتوان به کیلواهم نیز تبدیل کرد.
ساخت هر مقاومت با خطا همراه است. یعنی ممکن است 5% یا 10% یا 20%خطا داشته باشیم . اگر یک طرف مقاومت به رنگ طلایی بود ، نشان دهنده مقاومتی با خطا یا تولرانس 5 % است و اگر نقرهای بود نمایانگر مقاومتی با خطای 10% است.اما اگر مقاومتی فاقد نوار چهارم بود، بی رنگ محسوب شده و تولرانس آن را 20 %در نظر میگیریم.
مقاومت های 5 رنگ در مدارات دقیق مثل مدارات داخلی مولتی متر ها و دستگاه های صنعتی به کار میروند.
نحوه خواندن انها مشابه مقاومت های عادی 5 رنگ هست ولی با یک کمی تفاوت!
3 رنگ اول عدد هستند
رنگ چهارم تعداد صفر
و رنگ پنجم تلورانس
مثلا مقاومت با رنگ های نارنجی نارجی قرمز قرمز قرمز مقداری برابر با 33200 اهم یعنی 33.2 کیلواهم دارد! و تلورانس آن 2% است!
نکته قابل توجه در 5 رنگ ها این است که از کدام سمت بخوانیم!
توجه داشته باشد که تلورانس در این مقاومت ها با رنگ های قهوه ایی برابر 1% / قرمز برابر 2% و طلایی برابر 5% و نقره ایی برابر با 10% هست!
هر مقاومتی که این رنگ ها در یک طرفش بود شما از طرف مخالف شروع به قرائت کنید.
و نکته دیگر در رنگ چهارم است اگر در رنگ چهارم رنگ طلایی بود, مقدار 3 عدد اول خوانده شده را بر 10 تقسم کنید. اگر رنگ چهارم نقره ایی بود مقدار 3 عدد خوانده شده اول را بر 100 تقسیم کنید.
تشخیص مقدار مقاومت ها از روی رنگ آن ها ( 4 رنگ – 5 رنگ – 6 رنگ )
یکی از کاربران سایت آموزش روش خواندن مقدار مقاومت های شش رنگ ( 6 نواری ) را خواستند. من نیز تصمیم گرفتم به طور کامل در مورد مقدار مقامت های 4 رنگ ، 5 رنگ و 6 رنگ توضیحاتی را ارائه دهم.
در مقاومت ها هر رنگ نمایش دهنده عددی است. حال بستگی به این دارد که این رنگ برای کدام نوار باشد می توان مقدار مقاومت را تشخیص داد.
طریقه خواندن مقدار مقاوت های 4 رنگ ( 4 نواری )
در مقاومت های 4 رنگ ( 4 نواری ) عدد رنگ اول را بر روی کاغذ نوشته سپس عدد رنگ دوم را در کنار آن سمت راست قرار می دهیم. هنگامی که به رنگ سوم رسیدیم دو عدد قبلی را در 10 به توان عدد رنگ سوم ضرب می کنیم. توجه کنید رنگ اول و رنگ دوم از هم جدا نبوده و یک عدد 2 رقمی را تشکیل می دهند.
R = <عدد دوم> <عدد اول> x 10< عدد سوم>
چون همیشه مقدار مقاوت ها یک مقدار دقیق نمی باشد رنگ چهارم را برای مشخص کردن درصد خطا در مقاومت های 4 نواری نشان می دهند. که این خطا به صورت درصد با مقدار مقاومت جمع یا تفریق می شود.
R = R +/- < درصد خطا = رنگ چهارم>
مقاومت 4 نواری
طریقه خواندن مقدار مقاوت های 5 رنگ ( 5 نواری )
در مقاومت های 5 رنگ ( 5 نواری ) عدد رنگ اول را بر روی کاغذ نوشته سپس عدد رنگ دوم را در کنار آن سمت راست قرار می دهیم. تفاوت با مقاومت 4 نواری در رنگ سوم است. همانند رنگ دوم عدد رنگ سوم را نیز در کنار آن ها قرار می دهیم. هنگامی که به رنگ چهارم رسیدیم سه عدد قبلی را در 10 به توان عدد رنگ چهارم ضرب می کنیم. توجه کنید رنگ اول ، رنگ دوم و رنگ سوم از هم جدا نبوده و یک عدد 3 رقمی را تشکیل می دهند.
R = <عدد سوم> <عدد دوم> <عدد اول> x 10< عدد چهارم>
چون همیشه مقدار مقاوت ها یک مقدار دقیق نمی باشد رنگ پنجم را برای مشخص کردن درصد خطا در مقاومت های 5 نواری نشان می دهند. که این خطا به صورت درصد با مقدار مقاومت جمع یا تفریق می شود.
R = R +/- < درصد خطا = رنگ پنجم>
مقاومت 5 نواری
طریقه خواندن مقدار مقاوت های 6 رنگ ( 6 نواری )
در مقاومت های 6 رنگ ( 6 نواری ) عدد رنگ اول را بر روی کاغذ نوشته سپس عدد رنگ دوم را در کنار آن سمت راست قرار می دهیم. همانند مقاومت 5 نواری عدد رنگ سوم را نیز در کنار آن قرار می دهیم. هنگامی که به رنگ چهارم رسیدیم سه عدد قبلی را در 10 به توان عدد رنگ چهارم ضرب می کنیم. توجه کنید رنگ اول ، رنگ دوم و رنگ سوم از هم جدا نبوده و یک عدد 3 رقمی را تشکیل می دهند.
R = <عدد سوم> <عدد دوم> <عدد اول> x 10< عدد چهارم>
چون همیشه مقدار مقاوت ها یک مقدار دقیق نمی باشد رنگ پنجم را برای مشخص کردن درصد خطا در مقاومت های 6 نواری نشان می دهند. که این خطا به صورت درصد با مقدار مقاومت جمع یا تفریق می شود.
R = R +/- < درصد خطا = رنگ پنجم>
تفاوت در مقاومت های 6 نواری در رنگ ششم مشخص می شود.
برای بسیاری از فلزات با تغییر دما مقدار مقاومت نیز تغییر می کند. اگر درجه حرارت خیلی زیاد نباشد این تغییرات به صورت خطی می باشد و می توان از فرمول زیر آن را بدست آورد.
R(T) = R(T0) * [ 1 + a(T – T0) ]
T0 = ( دمای مرجع ( بر حسب درجه سانتیگراد
T = ( دمای مورد نظر ما ( بر حسب درجه سانتیگراد
R(T0) = (مقدار مقاومت در دمای مرجع ( بر حسب اهم متر
R(T) = مقدار مقاومت در دمای مورد نظر
A = ( ضریب دمای مقاومت ( یک بر روی درجه سانتیگراد
مقدار a برای بیشتر فلزات متفاوت است. اما دمای مرجع معمولا 20 درجه سانتیگراد است.
رنگ ششم در این مقاومت ها ضریب حرارتی می باشد. که عدد آن بر حسب PPM یا درجه سانتیگراد بیان می شود.
مقاومت 6 نواری
در زیر سایتی را معرفی می کنم که می توانید به صورت آنلاین مقدار مقاومت ها را بدست آورید.
لینک دانلود مستقیم : فقط کاربران عضو قادر به مشاهده این لینک می باشند. عضویت در سایت
همچنین می توانید فایل زیر را دریافت کرده که شامل تمامی رنگ ها و مقدار آن و چندین مثال برای راه افتادن شما در خواندن مقدار مقاومت ها است. لطفا با نظرات خود ما را برای کارایی بهتر سایت راهنمایی کنید.
